Líneas de colocación tipo arco

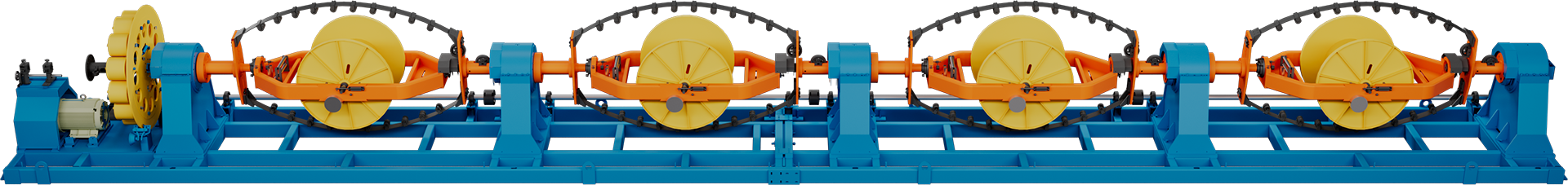

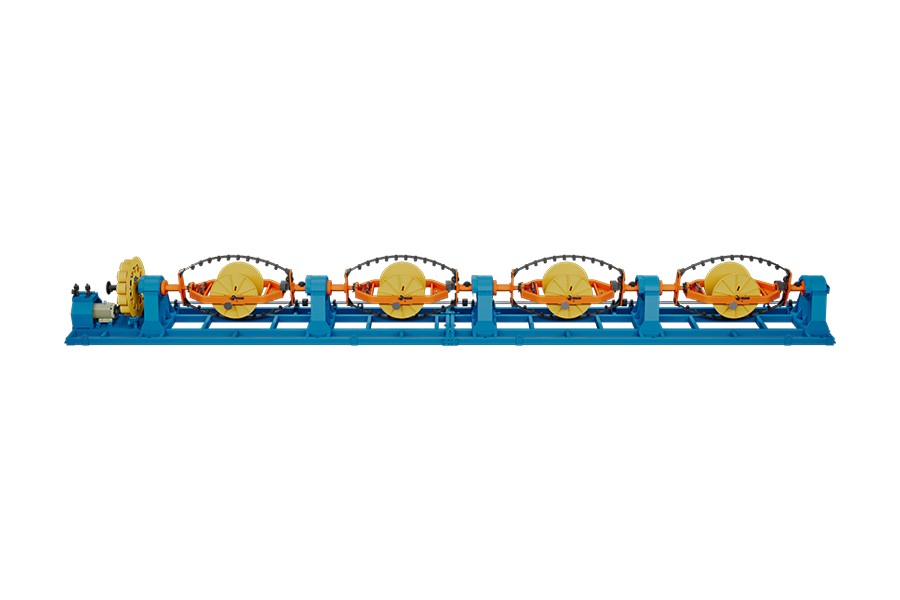

Bow Type Laying Up Line es una solución de cableado de alto rendimiento diseñada para la etapa de ensamblaje final de cables de alimentación y control de múltiples núcleos, donde los núcleos aislados individualmente se enrollan helicoidalmente para formar una estructura de cable compacta y redonda lista para revestir. El diseño tipo arco utiliza marcos de arco giratorios montados alrededor del eje central del cableado, lo que permite colocar cada núcleo con un paso consistente y una alineación geométrica precisa durante todo el recorrido. Esta máquina está diseñada para manejar requisitos de cableado exigentes, acomodando secciones transversales de conductores de hasta 4 ×240 mm² por núcleo — una capacidad que la posiciona directamente en la producción de cables de alimentación medianos a grandes.
La estructura mecánica rígida y los componentes giratorios equilibrados con precisión permiten un funcionamiento estable a alta velocidad sin variación de paso inducida por vibraciones, un punto de falla común en los equipos de tendido convencionales que operan a velocidades de línea elevadas. La tensión en cada núcleo individual se controla de forma independiente, lo que evita el alargamiento diferencial entre núcleos que de otro modo causaría inconsistencias en la geometría helicoidal o tensión mecánica interna en el cable terminado. El sistema de accionamiento sincronizado garantiza que la dirección de colocación y el paso permanezcan uniformes desde el inicio del carrete hasta el final, un requisito crítico para los cables destinados a la extrusión de blindaje o funda exterior en etapas de producción posteriores. La secuencia de tendido y el paso son totalmente programables y admiten configuraciones de tendido tanto izquierdo como derecho según lo exigen diferentes estándares de construcción de cables.
La línea es compatible con una variedad de sistemas de aplicación de cinta de relleno y aglutinante que se pueden integrar en línea, lo que reduce la necesidad de pasos de procesamiento posteriores separados. Esta línea de tendido tipo arco es muy adecuada para fabricantes que producen cables de alimentación multinúcleo, cables de control flexibles y cables de instrumentación en los sectores energético, de infraestructura e industrial. Está diseñado para cumplir con los requisitos de construcción de cables según IEC 60228, IEC 60502 y estándares internacionales relacionados.
